户外放置的水泥制品（如路沿石、排水沟盖板）出现表面起砂、开裂现象，是什么原因导致？该如何处理和预防？
发布时间:2026-01-21
户外水泥制品起砂、开裂核心是配合比不当、养护不规范，或受环境侵蚀所致，需结合破损程度针对性处理，同时做好预防措施延长使用寿命，避免破损扩大影响使用功能。

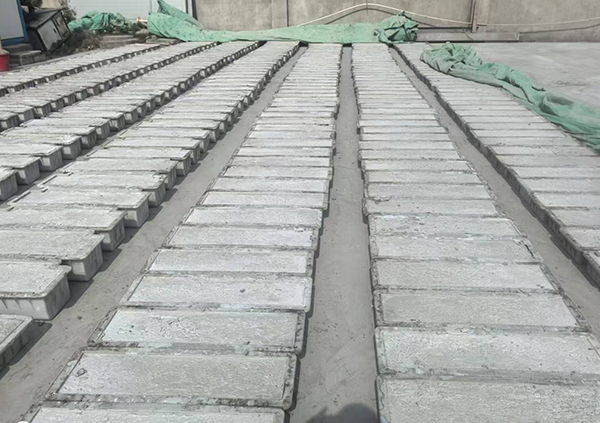

起砂多源于材料或施工问题。若表面用手一擦即掉粉，无明显裂缝，可能是水泥标号不足、砂率过高、水灰比过大，或成型后早期养护不到位，导致表层强度不足。处理时，轻微起砂可清理表面浮尘，涂刷水泥基渗透结晶型防水涂料，渗透固化表层；起砂严重需剔除疏松层，用高标号水泥砂浆（水泥:砂=1:2）修补，压实抹平后做好养护。预防需严控配合比，选用42.5级及以上水泥，控制水灰比在0.45-0.55，成型后24小时内覆盖保湿，养护期不少于7天。
开裂则分结构性和非结构性裂缝。非结构性裂缝（宽度＜0.3mm）多由温度变化、收缩不均导致，无明显位移；结构性裂缝（宽度≥0.3mm）可能是荷载超标、钢筋配置不足引发，需警惕。处理时，细裂缝用环氧树脂灌缝胶封堵；宽裂缝先剔除裂缝两侧疏松部分，嵌入防水密封胶，再用水泥砂浆加固。若为结构性裂缝，需检测承载力，必要时增设钢筋网片重新浇筑局部构件。
户外环境侵蚀会加速破损，如冻融循环、盐碱侵蚀。预防需做好三点：一是优化配比，添加引气剂提升抗冻性，掺加粉煤灰减少收缩；二是表面防护，成品涂刷专用防腐涂层，避免雨水、盐碱渗透；三是合理堆放安装，避免碰撞损伤，安装时预留伸缩缝，应对温度变形。
需注意，水泥制品破损早期处理成本低，若放任不管，雨水、杂质渗入会加剧内部侵蚀，导致裂缝扩大、起砂面积蔓延，最终失去使用价值。日常需定期巡检，发现问题及时处置。
