水泥制品（如预制检查井、路边石）投入使用后，短期内频繁出现表面起砂、开裂、强度不达标，多数人误以为是水泥质量差，实则核心原因是什么？日常生产中该如何规避这些问题？
发布时间:2026-02-07
此类问题核心诱因并非水泥制品质量，而是配合比设计不合理、施工养护不到位及原材料适配性不足三者叠加，其中养护不当和水胶比失衡占比达70%以上，远超水泥本身的影响。很多厂家为追求施工便捷性，盲目增大加水量，导致水胶比过高，水泥水化反应不充分，硬化后内部孔隙率激增，表层砂浆强度降低，进而出现起砂、粉化；而养护不及时或养护周期不足，会导致制品表面水分快速蒸发，内部水分无法及时补充，水化反应中断，产生收缩裂缝，尤其低温、干燥环境下更易出现。
此外，骨料级配不合理（如细骨料过多、粗骨料粒径偏小）、外加剂掺量超标，也会导致制品强度不足、耐久性下降。比如预制路边石生产中，若细砂占比超过60%，会减少骨料之间的咬合度，降低制品抗折强度，易出现断裂。

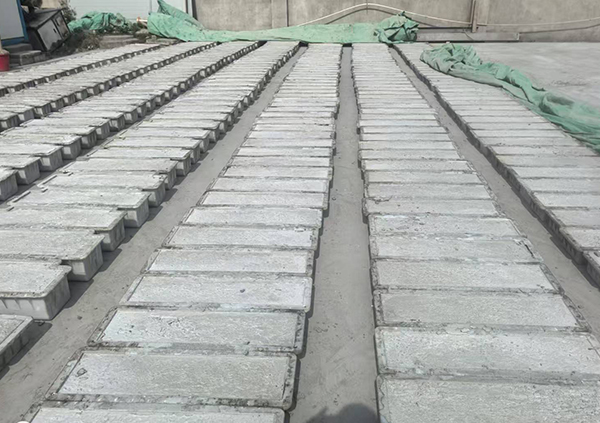

规避方法需抓准关键环节：一是严控配合比，根据制品用途确定合理水胶比（一般控制在0.45-0.55），避免盲目加水；二是规范养护，制品脱模后及时覆盖保湿，养护周期不少于7天，高温干燥天气增加洒水频次，低温环境采取保温措施；三是优化原材料适配，选择级配合理的骨料，外加剂需与水泥型号匹配，掺量严格按规范控制。同时，生产中需控制搅拌时间，确保物料混合均匀，避免出现离析现象，从源头提升水泥制品的强度和耐久性。
